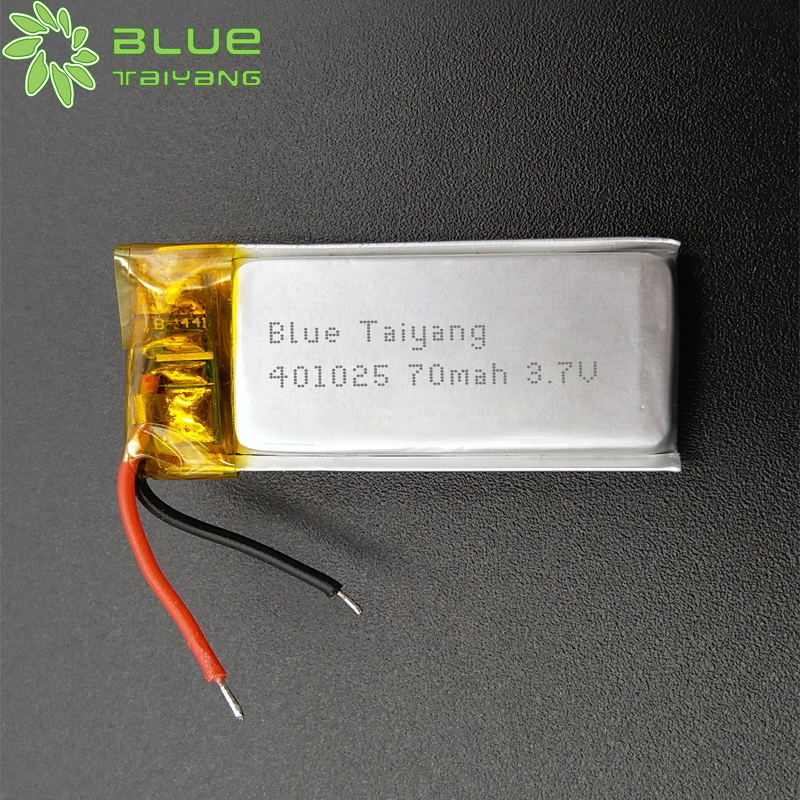

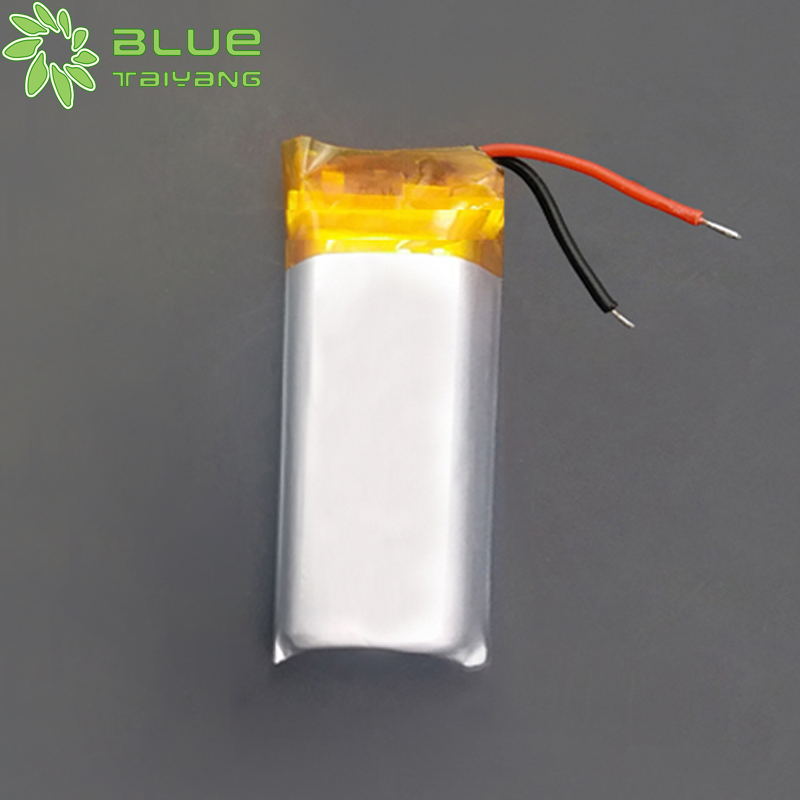

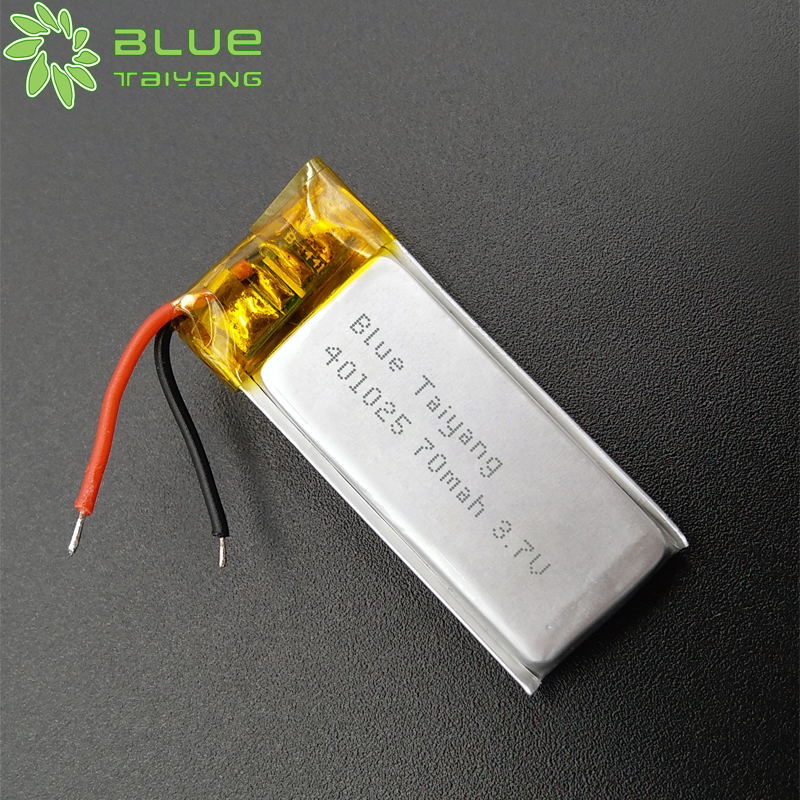

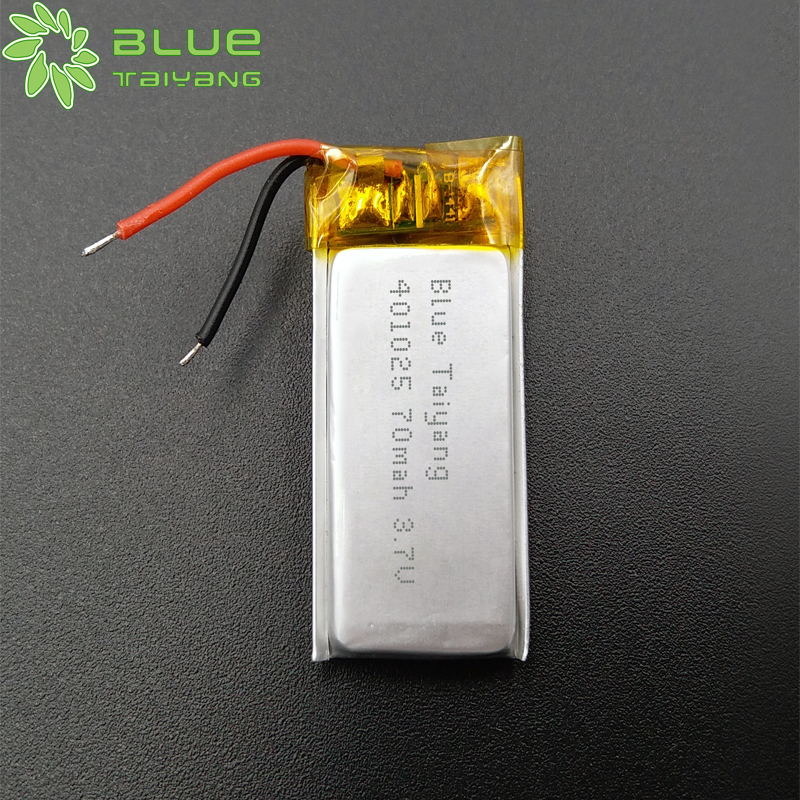

| 產品型號 | 401025 70mah 3.7V |
| 充電電壓 | 4.2V |
| 標稱容量 | 70mah |
| 典型容量 | 70mah@0.2C放電 |
| 充電電流 | 0.2-1C |
| 標準充電方法 | 0.2C CC（恒流）充電至4.2V，再 CV（恒壓4.2V）充電直至充電電流≤0.02C |
| 充電時間 | 標準充電：6.0小時，快速充電：2.0小時（參考值） |
| 最大放電電流 | 1.0C |
| 最大充電電流 | 1.0C |
| 放電截止電壓 | 3.0V |
| 工作溫度 | 充電：0°C~45°C ,放電：-20°C~60°C |
| 儲存溫度范圍 | 一個月內-20°C~+60°C ；三個月內-20°C~+40°C ；一年內 0°C~+25°C ； |
| 電池重量 | 約：1.4g |

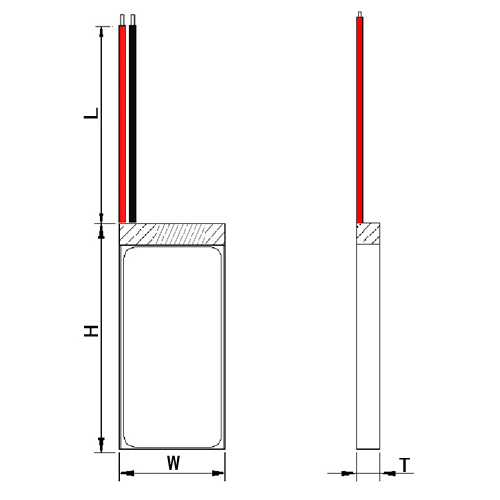

| 電池外形尺寸 | T：4.0mm W：10.0mm H：25.0mm （含保護板與導線） L：10.0mm |
| 連接器型號 | 無（可選） |
| 導線型號 | 1007#28(可選） |
| Item 項目 |
Syol 符號 |
Content 內容 |
Criterion 標準 |
|
Over charge Protection 過充保護 |
VDET1 |
Over charge detection voltage 過充保護電壓 |
4.28±0.05V |
|
tVDET1 |
Over charge detection delay time 過充保護延遲時間 |
0.96～1.4s |
|
|
VREL1 |
Over charge release voltage 過充恢復電壓 |
4.08±0.1V |
|
|
Over discharge protection 過放保護 |
VDET2 |
Over discharge detection voltage 過放保護電壓 |
3.0±0.08V |
|
tVDET2 |
Over discharge detection delay time 過放保護延遲時間 |
115～173ms |
|
|
VREL2 |
Over discharge release voltage 過放恢復電壓 |
3.0±0.10V |
|
|
Over current protection 過流保護 |
VDET3 |
Over current detection voltage 過流檢測電壓 |
80±15mv |
|
IDP |
Over current detection current 過流保護電流 |
1.2～3.0A |
|
|
tVDET3 |
Detection delay time 延遲時間 |
7.2～11.0ms |
|
|
Release condition 恢復條件 |
Cut load |
||
|
Short protection 短路保護 |
Detection condition 檢測條件 |
Exterior short circuit |
|
|
TSHORT |
Detection delay time 短路延時 |
220～380μs |
|
|
Release condition 恢復條件 |
Cut short circuit |
||
|
Interior resistance 內阻 |
RDS |
Main loop electrify resistance 回路內阻 |
VC=4.2V；RDS≤70mΩ |
|
工作消耗 |
IDD |
Current consume in normal operation 工作消耗電流 |
3.0μA Type 7.0μA Max 0V Charging |
|
0V Prohibition /allowance 0V 充電禁止/容許 |
allowance |
| 序號 | 元件編號 | 元件名稱 | 元件規格 | 封裝形式 | 數量 |
| 1 | U1 | IC | G3J | SOT-23-6 | 1 |
| 2 | U2 | MOSFET | 8205 | SOT-23-6 | 1 |
| 3 | R1 | 電阻 | SMD 470Ω±5% | 0402 | 1 |
| 4 | R2 | 電阻 | SMD 2KΩ±5% | 0402 | 1 |
| 5 | C1 | 電容 | SMD 0.1μF±20% | 0402 | 1 |
| 6 | PCB | 印制電路板 | 9.4*3.7*0.6mm | 1 |
相近型號列表：
| 型號 | 電壓 | 容量 | 長度 | 寬度 | 厚度 | 備注 |
| 300940聚合物電池 | 3.7/3.8V | 80mah鋰聚合物電池 | 40.00 | 9.00 | 3.00 | |
| 301730聚合物電池 | 3.7/3.8V | 75mah鋰聚合物電池 | 30.00 | 17.00 | 3.00 | |
| 321430聚合物電池 | 3.7/3.8V | 100mah鋰聚合物電池 | 30.00 | 14.00 | 3.20 | |
| 331619聚合物電池 | 3.7/3.8V | 75mah鋰聚合物電池 | 19.00 | 16.00 | 3.30 | |
| 350626聚合物電池 | 3.7/3.8V | 40mah鋰聚合物電池 | 26.00 | 6.00 | 3.50 | |
| 350926聚合物電池 | 3.7/3.8V | 60mah鋰聚合物電池 | 26.00 | 9.00 | 3.50 | |
| 350930聚合物電池 | 3.7/3.8V | 75mah鋰聚合物電池 | 30.00 | 9.00 | 3.50 | |
| 351012聚合物電池 | 3.7/3.8V | 30mah鋰聚合物電池 | 12.00 | 10.00 | 3.50 | |
| 370835聚合物電池 | 3.7/3.8V | 80mah鋰聚合物電池 | 35.00 | 8.00 | 3.70 | |
| 400726聚合物電池 | 3.7/3.8V | 50mah鋰聚合物電池 | 26.00 | 7.00 | 4.00 | |
| 400830聚合物電池 | 3.7/3.8V | 75mah鋰聚合物電池 | 30.00 | 8.00 | 4.00 | |
| 400913聚合物電池 | 3.7/3.8V | 30mah鋰聚合物電池 | 13.00 | 9.00 | 4.00 | |
| 401012聚合物電池 | 3.7/3.8V | 30mah鋰聚合物電池 | 12.00 | 10.00 | 4.00 | |
| 401020聚合物電池 | 3.7/3.8V | 60mah鋰聚合物電池 | 20.00 | 10.00 | 4.00 | |
| 401025聚合物電池 | 3.7/3.8V | 70mah鋰聚合物電池 | 25.00 | 10.00 | 4.00 | |
| 401214聚合物電池 | 3.7/3.8V | 40mah鋰聚合物電池 | 14.00 | 12.00 | 4.00 | |
| 420835聚合物電池 | 3.7/3.8V | 100mah鋰聚合物電池 | 35.00 | 8.00 | 4.20 | |
| 421515聚合物電池 | 3.7/3.8V | 50mah鋰聚合物電池 | 15.00 | 15.00 | 4.20 | |
| 450726聚合物電池 | 3.7/3.8V | 60mah鋰聚合物電池 | 26.00 | 7.00 | 4.50 | |
| 450813聚合物電池 | 3.7/3.8V | 30mah鋰聚合物電池 | 13.00 | 8.00 | 4.50 | |
| 450830聚合物電池 | 3.7/3.8V | 85mah鋰聚合物電池 | 30.00 | 8.00 | 4.50 | |
| 451114聚合物電池 | 3.7/3.8V | 45mah鋰聚合物電池 | 14.00 | 11.00 | 4.50 | |
| 451220聚合物電池 | 3.7/3.8V | 80mah鋰聚合物電池 | 20.00 | 12.00 | 4.50 | |
| 481220聚合物電池 | 3.7/3.8V | 80mah鋰聚合物電池 | 20.00 | 12.00 | 4.80 | |
| 500825聚合物電池 | 3.7/3.8V | 70mah鋰聚合物電池 | 25.00 | 8.00 | 5.00 | |
| 500830聚合物電池 | 3.7/3.8V | 100mah鋰聚合物電池 | 30.00 | 8.00 | 5.00 | |
| 501012聚合物電池 | 3.7/3.8V | 40mah鋰聚合物電池 | 12.00 | 10.00 | 5.00 | |
| 501015聚合物電池 | 3.7/3.8V | 50mah鋰聚合物電池 | 15.00 | 10.00 | 5.00 | |
| 501114聚合物電池 | 3.7/3.8V | 50mah鋰聚合物電池 | 14.00 | 11.00 | 5.00 | |
| 501214聚合物電池 | 3.7/3.8V | 55mah鋰聚合物電池 | 14.00 | 12.00 | 5.00 | |
| 501220聚合物電池 | 3.7/3.8V | 100mah鋰聚合物電池 | 20.00 | 12.00 | 5.00 | |
| 501515聚合物電池 | 3.7/3.8V | 85mah鋰聚合物電池 | 15.00 | 15.00 | 5.00 | |
| 550913聚合物電池 | 3.7/3.8V | 50mah鋰聚合物電池 | 13.00 | 9.00 | 5.50 | |
| 551013聚合物電池 | 3.7/3.8V | 55mah鋰聚合物電池 | 13.00 | 10.00 | 5.50 | |
| 551115聚合物電池 | 3.7/3.8V | 60mah鋰聚合物電池 | 15.00 | 11.00 | 5.50 | |
| 581013聚合物電池 | 3.7/3.8V | 55mah鋰聚合物電池 | 13.00 | 10.00 | 5.80 | |
| 601015聚合物電池 | 3.7/3.8V | 60mah鋰聚合物電池 | 15.00 | 10.00 | 6.00 | |
| 701115聚合物電池 | 3.7/3.8V | 85mah鋰聚合物電池 | 15.00 | 11.00 | 7.00 |
| 編號 | 項 目 | 規 格 | 備 注 | |
| 1 |
Cell minimum capacity 電芯最小容量 |
70mAh |
0.2C discharge 放電 |
|
| 2 |
Initial impedance 初始內阻 |
≤300mΩ |
1kHz AC Impedance 交流阻抗AC 1kHz |
|
| 3 |
Nominal voltage 標稱電壓 |
3.7V | ||
| 4 |
Dimensions 電芯尺寸 |
T | 4.0mm Max |
Thickness 厚度 |
| W | 10.0mm Max |
Width 寬度 |
||
| L | 25.0mm Max |
Cell length（not include Tab sealant） 電芯長度（不含極耳膠） |
||
| A | 6.0±2.0mm |
Distance of tab center 極耳中心距 |
||
| B | 3.0±0.2mm |
Tab width 極耳寬度 |
||
