數碼相機鋰聚合物電池
803243 1050mah 3.7v
厚度:8.0mm
寬度:32.0mm
長度:43.0mm Max ( 含保護板)

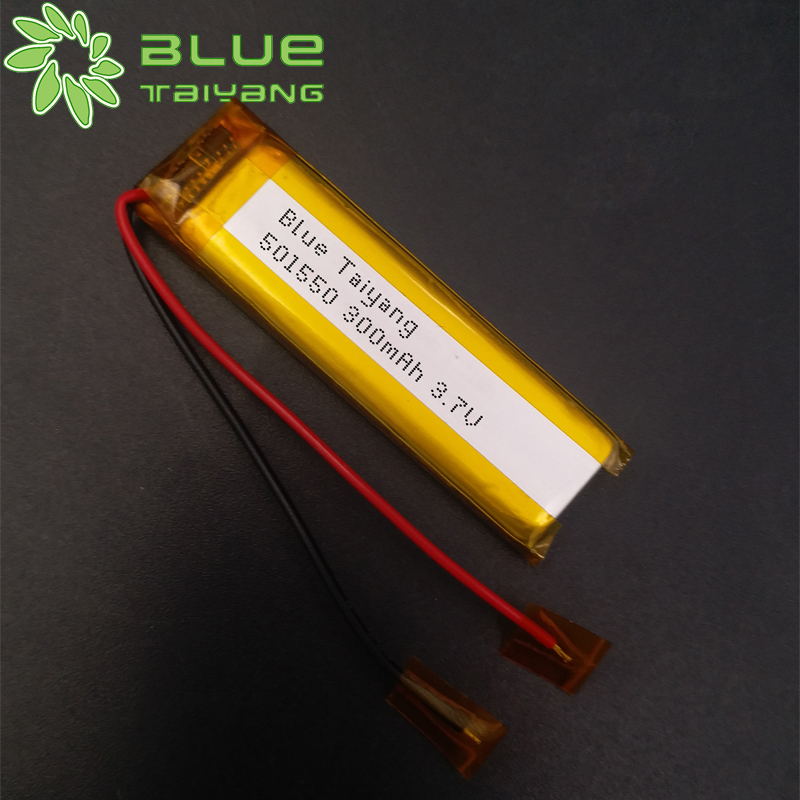

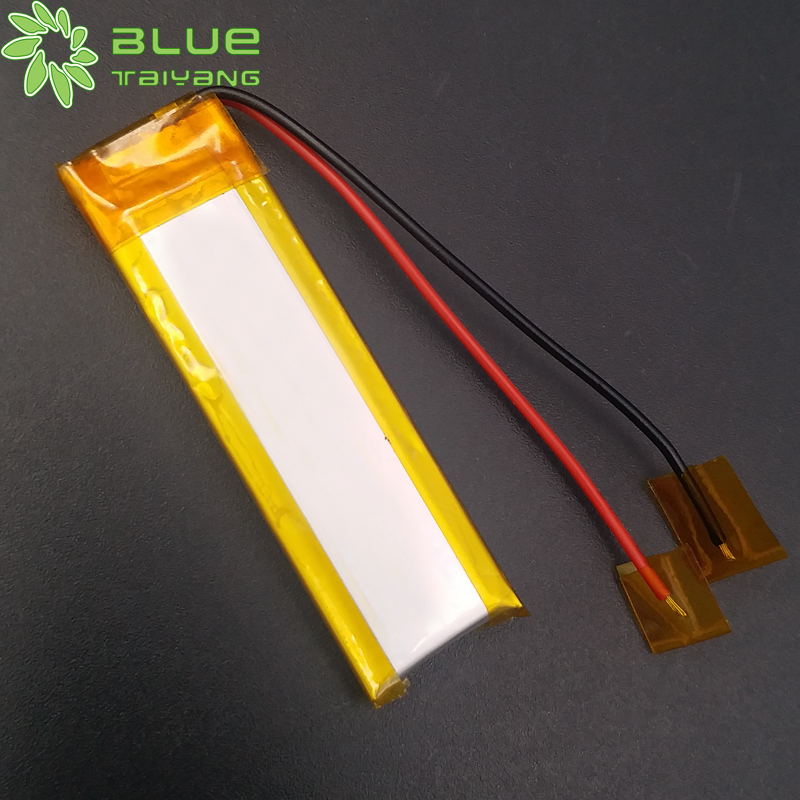

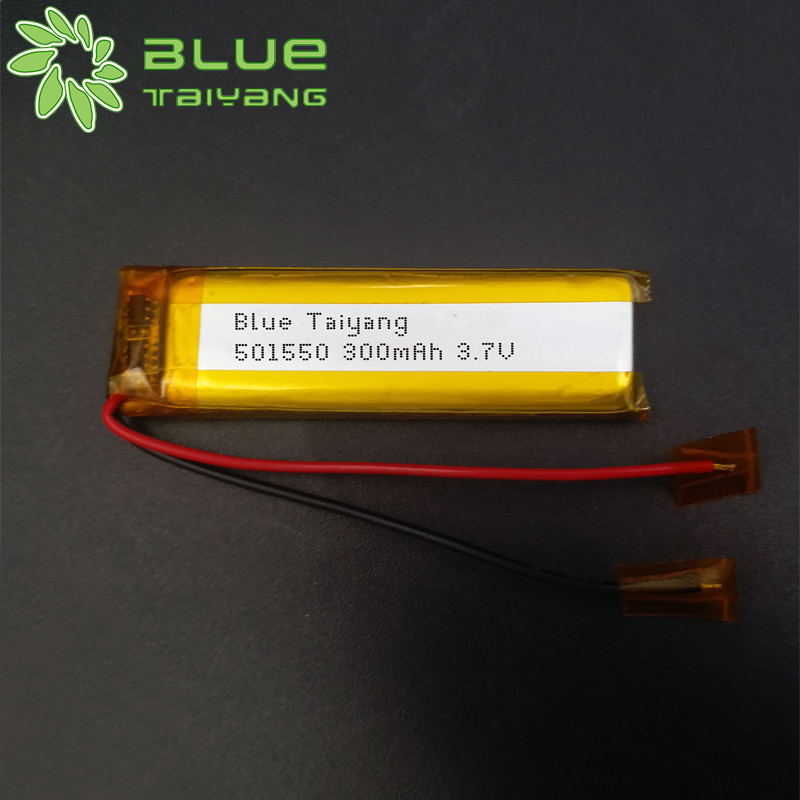

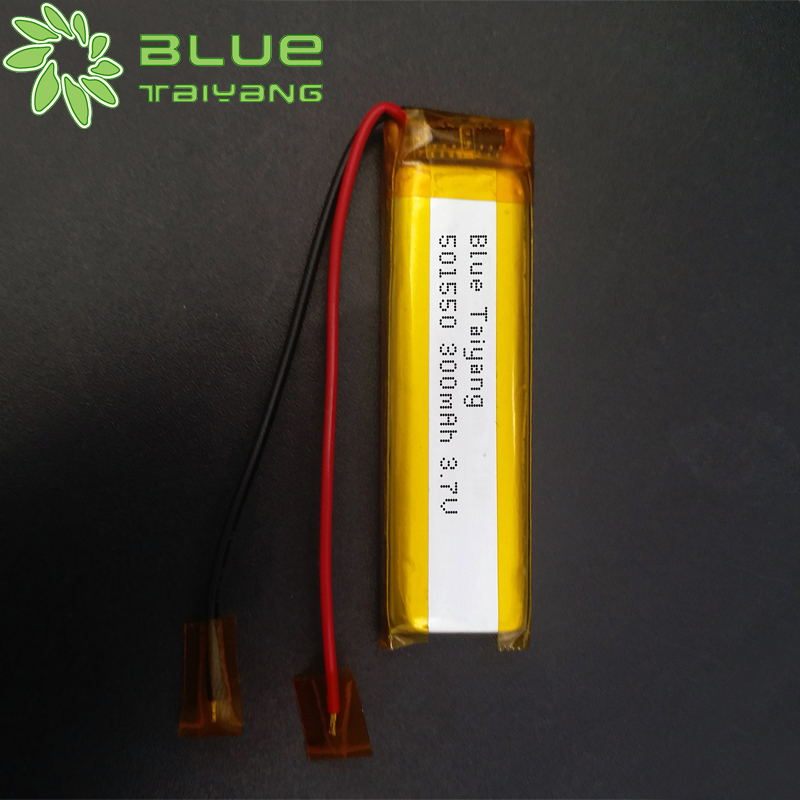

產品型號 | LP501550 300mah 3.7V |
充電電壓 | 4.2V |
標稱容量 | 300mah |
典型容量 | 300mah@0.2C放電 |
充電電流 | 0.2-1C |
標準充電方法 | 0.2C CC(恒流)充電至4.2V,再 CV(恒壓4.2V)充電直至充電電流≤0.02C |
充電時間 | 標準充電:6.0小時,快速充電:2.0小時(參考值) |
最大放電電流 | 1.0C |
最大充電電流 | 1.0C |
放電截止電壓 | 3.0V |
工作溫度 | 充電:0°C~45°C ,放電:-20°C~60°C |
儲存溫度范圍 | 一個月內-20°C~+60°C ;三個月內-20°C~+40°C ;一年內 0°C~+25°C ; |
電池重量 | 約:6g |

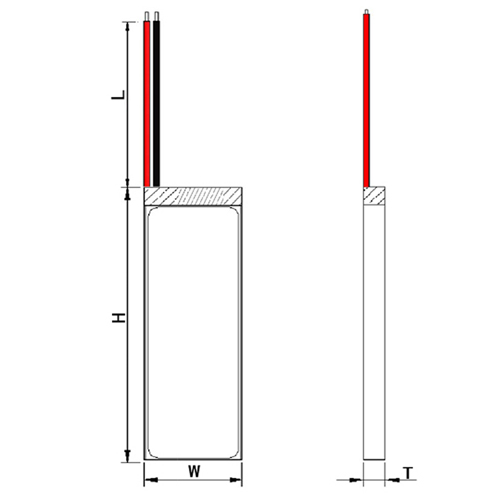

電池外形尺寸 | T:5.0mm W:15.0mm H:50.5mm (含保護板與導線) L:60.0mm |
連接器型號 | 無(可選) |
導線型號 | 1007#28(可選) |
Item 項目 |
Syol 符號 |
Content 內容 |
Criterion 標準 |
Over charge Protection 過充保護 |
VDET1 |
Over charge detection voltage 過充保護電壓 |
4.28±0.05V |
tVDET1 |
Over charge detection delay time 過充保護延遲時間 |
0.96~1.4s |
|
VREL1 |
Over charge release voltage 過充恢復電壓 |
4.08±0.1V |
|
Over discharge protection 過放保護 |
VDET2 |
Over discharge detection voltage 過放保護電壓 |
3.0±0.08V |
tVDET2 |
Over discharge detection delay time 過放保護延遲時間 |
115~173ms |
|
VREL2 |
Over discharge release voltage 過放恢復電壓 |
3.0±0.10V |
|
Over current protection 過流保護 |
VDET3 |
Over current detection voltage 過流檢測電壓 |
80±15mv |
IDP |
Over current detection current 過流保護電流 |
1.2~3.0A |
|
tVDET3 |
Detection delay time 延遲時間 |
7.2~11.0ms |
|
Release condition 恢復條件 |
Cut load |
||
Short protection 短路保護 |
Detection condition 檢測條件 |
Exterior short circuit |
|
TSHORT |
Detection delay time 短路延時 |
220~380μs |
|
Release condition 恢復條件 |
Cut short circuit |
||
Interior resistance 內阻 |
RDS |
Main loop electrify resistance 回路內阻 |
VC=4.2V;RDS≤70mΩ |
工作消耗 |
IDD |
Current consume in normal operation 工作消耗電流 |
3.0μA Type 7.0μA Max 0V Charging |
0V Prohibition /allowance 0V 充電禁止/容許 |
allowance |
序號 | 元件編號 | 元件名稱 | 元件規格 | 封裝形式 | 數量 |
1 | U1 | IC | G3J | SOT-23-6 | 1 |
2 | U2 | MOSFET | 8205 | SOT-23-6 | 1 |
3 | R1 | 電阻 | SMD 470Ω±5% | 0402 | 1 |
4 | R2 | 電阻 | SMD 2KΩ±5% | 0402 | 1 |
5 | C1 | 電容 | SMD 0.1μF±20% | 0402 | 1 |
6 | PCB | 印制電路板 | 9.4*3.7*0.6mm | 1 |
相近型號列表:
型號 | 電壓 | 容量 | 長度 | 寬帶 | 厚度 | 備注 |
303030聚合物鋰電池 | 3.7/3.8V | 210mah鋰聚合物電池 | 30 | 30 | 3 | |
352530聚合物鋰電池 | 3.7/3.8V | 210mah鋰聚合物電池 | 30 | 25 | 3.5 | |
551730聚合物鋰電池 | 3.7/3.8V | 210mah鋰聚合物電池 | 30 | 17 | 5.5 | |
651525聚合物鋰電池 | 3.7/3.8V | 210mah鋰聚合物電池 | 25 | 15 | 6.5 | |
302045聚合物鋰電池 | 3.7/3.8V | 220mah鋰聚合物電池 | 45 | 20 | 3 | |
601138聚合物鋰電池 | 3.7/3.8V | 220mah鋰聚合物電池 | 38 | 11 | 6.0 | |
751524聚合物鋰電池 | 3.7/3.8V | 220mah鋰聚合物電池 | 24 | 15 | 7.5 | |
501535聚合物鋰電池 | 3.7/3.8V | 230mah鋰聚合物電池 | 35 | 15 | 5.0 | |
621430聚合物鋰電池 | 3.7/3.8V | 230mah鋰聚合物電池 | 30 | 14 | 6.2 | |
302540聚合物鋰電池 | 3.7/3.8V | 240mah鋰聚合物電池 | 40 | 25 | 3 | |
332530聚合物鋰電池 | 3.7/3.8V | 240mah鋰聚合物電池 | 30 | 25 | 3.3 | |
402035聚合物鋰電池 | 3.7/3.8V | 240mah鋰聚合物電池 | 35 | 20 | 4 | |
551535聚合物鋰電池 | 3.7/3.8V | 240mah鋰聚合物電池 | 35 | 15 | 5.5 | |
651728聚合物鋰電池 | 3.7/3.8V | 240mah鋰聚合物電池 | 28 | 17 | 6.5 | |
701528聚合物鋰電池 | 3.7/3.8V | 240mah鋰聚合物電池 | 28 | 15 | 7.0 | |
801525聚合物鋰電池 | 3.7/3.8V | 240mah鋰聚合物電池 | 25 | 15 | 8.0 | |
801821聚合物鋰電池 | 3.7/3.8V | 240mah鋰聚合物電池 | 21 | 18 | 8.0 | |
382036聚合物鋰電池 | 3.7/3.8V | 250mah鋰聚合物電池 | 36 | 20 | 3.8 | |
411541聚合物鋰電池 | 3.7/3.8V | 250mah鋰聚合物電池 | 41 | 15 | 4.1 | |
411645聚合物鋰電池 | 3.7/3.8V | 250mah鋰聚合物電池 | 45 | 16 | 4.1 | |
442223聚合物鋰電池 | 3.7/3.8V | 250mah鋰聚合物電池 | 23 | 22 | 4.4 | |
501249聚合物鋰電池 | 3.7/3.8V | 250mah鋰聚合物電池 | 49 | 12 | 5.0 | |
502030聚合物鋰電池 | 3.7/3.8V | 250mah鋰聚合物電池 | 30 | 20 | 5.0 | |
502325聚合物鋰電池 | 3.7/3.8V | 250mah鋰聚合物電池 | 25 | 23 | 5.0 | |
552225聚合物鋰電池 | 3.7/3.8V | 250mah鋰聚合物電池 | 25 | 22 | 5.5 | |
602025聚合物鋰電池 | 3.7/3.8V | 250mah鋰聚合物電池 | 25 | 20 | 6.0 | |
701430聚合物鋰電池 | 3.7/3.8V | 250mah鋰聚合物電池 | 30 | 14 | 7.0 | |
752020聚合物鋰電池 | 3.7/3.8V | 250mah鋰聚合物電池 | 20 | 20 | 7.5 | |
401738聚合物鋰電池 | 3.7/3.8V | 260mah鋰聚合物電池 | 38 | 17 | 4 | |
601535聚合物鋰電池 | 3.7/3.8V | 260mah鋰聚合物電池 | 35 | 25 | 6.0 | |
702024聚合物鋰電池 | 3.7/3.8V | 260mah鋰聚合物電池 | 24 | 20 | 7.0 | |
951723聚合物鋰電池 | 3.7/3.8V | 260mah鋰聚合物電池 | 23 | 17 | 9.5 | |
362730聚合物鋰電池 | 3.7/3.8V | 270mah鋰聚合物電池 | 30 | 27 | 3.6 | |
602024聚合物鋰電池 | 3.7/3.8V | 270mah鋰聚合物電池 | 24 | 20 | 6.0 | |
303035聚合物鋰電池 | 3.7/3.8V | 280mah鋰聚合物電池 | 35 | 30 | 3 | |
402040聚合物鋰電池 | 3.7/3.8V | 280mah鋰聚合物電池 | 40 | 20 | 4 | |
491447聚合物鋰電池 | 3.7/3.8V | 280mah鋰聚合物電池 | 47 | 14 | 4.9 | |
501447聚合物鋰電池 | 3.7/3.8V | 280mah鋰聚合物電池 | 47 | 14 | 5.0 | |
751528聚合物鋰電池 | 3.7/3.8V | 280mah鋰聚合物電池 | 28 | 15 | 7.5 | |
801530聚合物鋰電池 | 3.7/3.8V | 280mah鋰聚合物電池 | 30 | 15 | 8 | |
482626聚合物鋰電池 | 3.7/3.8V | 285mah鋰聚合物電池 | 26 | 26 | 4.8 | |
802022聚合物鋰電池 | 3.7/3.8V | 290mah鋰聚合物電池 | 22 | 20 | 8.0 | |
353035聚合物鋰電池 | 3.7/3.8V | 300mah鋰聚合物電池 | 35 | 30 | 3.5 | |
362045聚合物鋰電池 | 3.7/3.8V | 300mah鋰聚合物電池 | 45 | 20 | 3.6 | |
403030聚合物鋰電池 | 3.7/3.8V | 300mah鋰聚合物電池 | 30 | 30 | 4 | |
422530聚合物鋰電池 | 3.7/3.8V | 300mah鋰聚合物電池 | 30 | 25 | 4.2 | |
452528聚合物鋰電池 | 3.7/3.8V | 300mah鋰聚合物電池 | 28 | 25 | 4.5 | |
452530聚合物鋰電池 | 3.7/3.8V | 300mah鋰聚合物電池 | 30 | 25 | 4.5 | |
501743聚合物鋰電池 | 3.7/3.8V | 300mah鋰聚合物電池 | 43 | 17 | 5.0 | |
502035聚合物鋰電池 | 3.7/3.8V | 300mah鋰聚合物電池 | 35 | 20 | 5.0 | |
502530聚合物鋰電池 | 3.7/3.8V | 300mah鋰聚合物電池 | 30 | 25 | 5.0 | |
552030聚合物鋰電池 | 3.7/3.8V | 300mah鋰聚合物電池 | 30 | 20 | 5.5 | |
602030聚合物鋰電池 | 3.7/3.8V | 300mah鋰聚合物電池 | 30 | 20 | 6.0 | |
651535聚合物鋰電池 | 3.7/3.8V | 300mah鋰聚合物電池 | 35 | 15 | 6.5 | |
701435聚合物鋰電池 | 3.7/3.8V | 300mah鋰聚合物電池 | 35 | 14 | 7.0 | |
701436聚合物鋰電池 | 3.7/3.8V | 300mah鋰聚合物電池 | 36 | 14 | 7.0 | |
701535聚合物鋰電池 | 3.7/3.8V | 300mah鋰聚合物電池 | 35 | 15 | 7.0 | |
702322聚合物鋰電池 | 3.7/3.8V | 300mah鋰聚合物電池 | 22 | 23 | 7.0 |
編號 | 項 目 | 規 格 | 備 注 | |
1 |
Cell minimum capacity 電芯最小容量 |
300mAh |
0.2C discharge 放電 |
|
2 |
Initial impedance 初始內阻 |
≤120mΩ |
1kHz AC Impedance 交流阻抗AC 1kHz |
|
3 |
Nominal voltage 標稱電壓 |
3.7V | ||
4 |

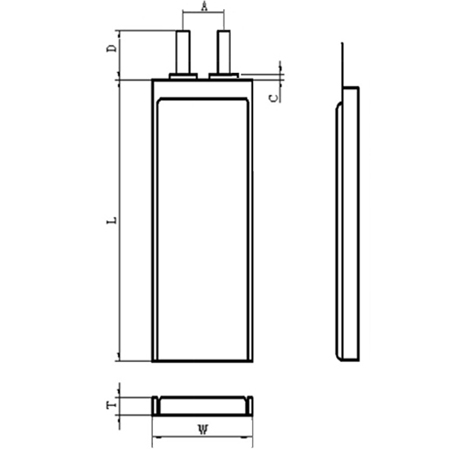

Dimensions 電芯尺寸 |
T | 5.0mm Max |
Thickness 厚度 |
W | 15.0mm Max |
Width 寬度 |
||
L | 50.0mm Max |
Cell length(not include Tab sealant) 電芯長度(不含極耳膠) |
||
A | 8.0±2.0mm |
Distance of tab center 極耳中心距 |
||
B | 3.0±0.2mm |
Tab width 極耳寬度 |
